A modern elektronika nagy tétekkel teli világában, a zsebében lévő okostelefontól a vállalkozását kiszolgáló szerverig a hő a néma ellenség. A teljesítményfokozás, a rendszer instabilitása és az idő előtti meghibásodás mind a nem megfelelő hőkezelés következményei. Hogyan biztosíthatja tehát, hogy a finom alkatrészek nyomás alatt hidegek maradjanak? A válasz gyakran egy megtévesztően egyszerű anyagban rejlik: aHővezető szilikon betét.
Több mint két évtizedes tapasztalattal rendelkező hőkezelési szakemberként a saját bőrömön tapasztaltam, hogy ennek az anyagnak a helyes alkalmazása hogyan képes forradalmasítani a terméktervezést és a hosszú élettartamot. Ez nem csak egy alkatrész; ez az Ön első védelmi vonala a hőbomlás ellen.

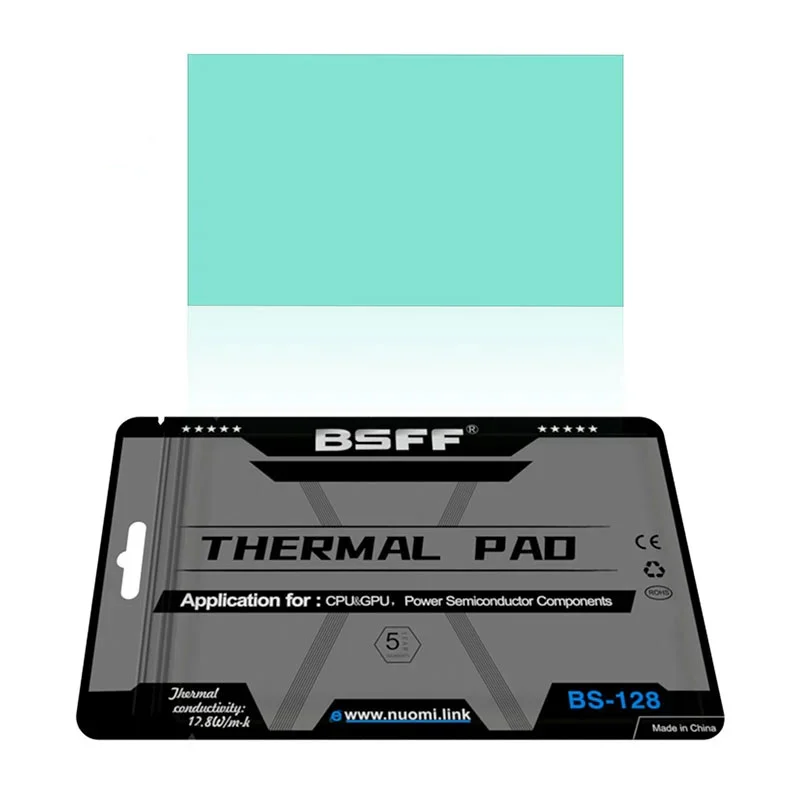

A Thermal Conductive Silicone Pad egy puha, megfelelő és rendkívül sokoldalú termikus interfész anyag (TIM). Úgy tervezték, hogy áthidalja a mikroszkopikus légréseket egy hőt termelő komponens (például CPU, GPU vagy teljesítménytranzisztor) és a hűtőborda vagy hűtőmegoldás között. Mivel a levegő rossz hővezető, ezek a rések jelentős hőellenállást hoznak létre. A szilikon párna kitölti ezeket az üregeket, hatékonyan elvezeti a hőt az alkatrészről, így biztosítva az optimális működési hőmérsékletet és növelve a készülék megbízhatóságát.
Kiváló hiánypótló képesség:A hőpasztáktól eltérően a párnák könnyen kitölthetik a nagy és egyenetlen hézagokat, kompenzálva az összeszerelés során jelentkező tűréskülönbségeket.
Elektromos szigetelés:Kiváló elektromos szigetelést biztosítanak, megakadályozva a rövidzárlatot a hőkezelés során – ez a kettős kritikus funkció.
Kivételes rugalmasság és újrafelhasználhatóság:Ezek a párnák kiemelkedő nyomásállóságot biztosítanak, ami azt jelenti, hogy idővel megőrzik alakjukat és teljesítményüket, még többszöri hőciklus után is. Sokuk újra felhasználható prototípus készítés vagy javítás során.
Egyszerű alkalmazás és átdolgozás:Tiszták és egyszerűen felhordhatók, kiküszöbölve a folyékony ragasztók vagy hőzsírok okozta rendetlenséget. Ez felgyorsítja a gyártást és leegyszerűsíti a karbantartást.
Tartósság:Ellenáll az időjárásnak, az ózonnak és számos vegyszernek, így biztosítja a hosszú távú stabilitást és teljesítményt.
A megfelelő hővezető szilikon betét kiválasztása kiemelten fontos. Íme a legfontosabb paraméterek, amelyeket figyelembe kell vennie, a szakember által megkövetelt világossággal bemutatva.
Kulcsparaméter lista:
Hővezetőképesség:W/m·K-ban mérve (Watt per méter-Kelvin). Ez a legkritikusabb tulajdonság, amely az anyag hővezető képességét jelzi. A magasabb értékek jobbak az igényesebb alkalmazásokhoz.
Keménység (vagy lágyság):A Shore 00 skálán mérve. Az alacsonyabb érték puhább párnát jelez, amely könnyebben alkalmazkodik a felületi egyenetlenségekhez a jobb interfész érintkezés érdekében.
Vastagság:A rendelkezésre álló vastagságtartomány, amely döntő fontosságú az összeállításban lévő rés kitöltéséhez.
Leállási feszültség:Az az elektromos feszültség, amelyen az anyag szigetelőként meghibásodik. A magasabb érték jobb dielektromos szilárdságot jelent.
Térfogatellenállás:Az anyag elektromos szigetelő képességének mértéke.
Működési hőmérséklet tartomány:Az a hőmérséklet-tartomány, amelyen belül a párna megbízhatóan működik anélkül, hogy leromlana.
Az egyértelmű, áttekinthető összehasonlítás érdekében itt van egy egyszerű táblázat, amely felvázolja a Nuomi Chemical néhány szabványos termékminőségét:
| Termék fokozat | Hővezetőképesség (W/m·K) | Keménység (Shore 00) | Vastagság tartomány (mm) | Kulcsfontosságú alkalmazás |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Nagy teljesítményű számítástechnika, GPU-k |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Teljesítmény elektronika, LED világítás |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Szerverek, távközlési infrastruktúra |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | Autóipari, nagy teljesítményű IGBT-k |
Ez a táblázat egy kiindulópont. A Nuomi Chemicalnál a legszigorúbb és legegyedibb termikus kihívásoknak megfelelő egyedi készítmények fejlesztésére specializálódtunk.
K: Hogyan határozhatom meg a megfelelő vastagságot az alkalmazásomhoz?
V:A megfelelő vastagságot a hőforrás és a hűtőborda közötti rés határozza meg. Általában ajánlott a mért hézagnál valamivel nagyobb (pl. 0,5 mm-rel nagyobb) betétvastagságot választani. Ez biztosítja, hogy a szerelvény rögzítésekor a párna enyhén összenyomódik, így mindkét felületen bensőséges érintkezés jön létre anélkül, hogy túlzottan összenyomódna, ami károsíthatja az alkatrészeket vagy csökkentheti a betét hatékonyságát. A tervezésnél mindig vegye figyelembe a gyártási tűréseket.
K: Vágható-e a hővezető szilikon párna egyedi formára?
V:Teljesen. A hővezető szilikon párnák egyik jelentős előnye a könnyű testreszabhatóságuk. Gyakorlatilag bármilyen alakra és méretre precízen préselhetőek, hogy megfeleljenek az alkatrész lábnyomának. Ez lehetővé teszi a célzott hűtést, és megakadályozza az anyag túlnyúlását, amely zavarhatja a többi alkatrészt. Prototípuskészítéshez akár kézzel is tisztán vághatók éles pengével vagy szikével.
K: Mi a különbség a szilikon alapú betét és a grafitlap között?
V:Bár mindkettőt hőkezelésre használják, eltérő jellemzőkkel rendelkeznek. A hővezető szilikon párnák jellemzően elektromosan szigetelőek, puhábbak és kiválóan kitöltik a háromdimenziós hézagokat. Mind hőátadást, mind mechanikus párnázást biztosítanak. Ezzel szemben a grafitlapok gyakran nagyon vezetőképesek síkirányban (X-Y tengely), de kevésbé hatékonyak a vastagságuk miatt (Z-tengely). Ezenkívül elektromosan vezetőképesek, ami hátrányt jelenthet a leválasztást igénylő alkalmazásokban. A választás teljes mértékben az Ön speciális hő-, elektromos és mechanikai követelményeitől függ.
Egy jó minőségű betét nem elég; a helyes alkalmazás kulcsfontosságú.
Felület előkészítés:Győződjön meg arról, hogy mind az alkatrész, mind a hűtőborda felülete tiszta, száraz, olaj-, por- vagy régi hőanyag-maradványoktól mentes.
Óvatos kezelés:Távolítsa el a védőfóliákat (ha vannak), és a szennyeződés elkerülése érdekében fogja meg a párnát a széleinél fogva.
Pontos elhelyezés:Óvatosan igazítsa a párnát az alkatrészhez. Miután elhelyezte, ne helyezze át, mert ez befoghatja a légbuborékokat.
Biztonságos összeszerelés:Rögzítse egyenletesen a hűtőbordát, egyenletes nyomást gyakorolva a párna ajánlott nyomóerejének megfelelően. Ez biztosítja az egységes felületet és az optimális hőátadást.
A Nuomi Chemical (Shenzhen) Co., Ltd. csapata több mint két évtizede az élen járt az anyagtudományban, valamint a legmodernebb hőtechnikai megoldások tervezésében a globális ügyfélkör számára. Megértjük, hogy az Ön termikus kihívása egyedülálló. Ezért nem csak termékeket árulunk; partnerséget biztosítunk.
Szakértelmünk lehetővé teszi számunkra, hogy ne csak a szabványos hővezető szilikon betétek átfogó választékát kínáljuk, hanem azt is, hogy együttműködjünk Önnel az egyedi összetételek kidolgozásában. Akár a lágyság és a vezetőképesség specifikus egyensúlyára van szüksége, akár egyedi színre, akár egyedi, fröccsöntött formára van szüksége, mi megvan a megfelelő műszaki lehetőség.
Ne hagyja, hogy a termikus kihívások korlátozzák innovációját. Segítünk hűvösebb, megbízhatóbb és hatékonyabb elektronikát építeni.
Érintkezésnálunk ma órakorNuomi Chemical (Shenzhen) Co., Ltd.a projekt követelményeinek megbeszélésére és ingyenes minták kérésére. Tervezzük meg együtt hőtechnikai sikerét.
